Il motore a doppia rotazione aumenta la coppia di rotazione e la velocità di rotazione, mentre il cilindro dell'olio di
sollevamento e la catena vengono ampliati per promuovere la forza di sollevamento e l'affidabilità.
Il collettore di polveri è stato ampliato per produrre un migliore effetto di raccolta delle polveri. Per
l'alloggiamento è stato utilizzato un profilo di lamiera ispessita, che ne migliora il livello di intensità e rigidità,
mentre l'anello aggiuntivo rende più agevole la movimentazione e il sollevamento.
Parametri tecnici
| Modello |

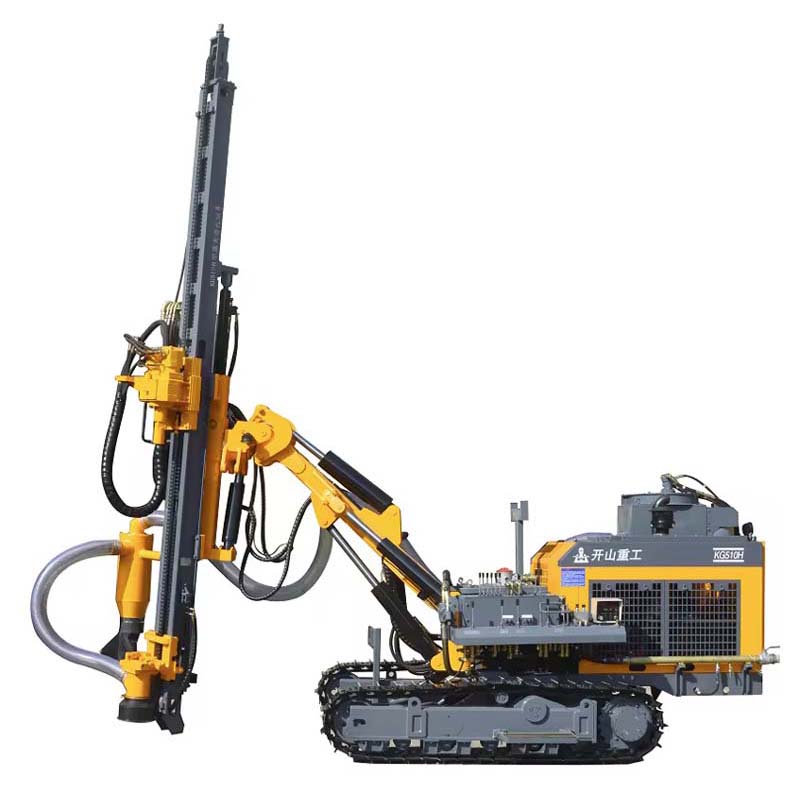

KG510 |
KG510H |
| Dimensionee del trasporto (mm) |
6800 x 2200 x 2850 |
6800 x 2450 x 2850 |
| Peso (kg) |
6500 |
7000 |
| Durezza della roccia |
f=6-20 |
| Diametro di foratura (mm) |
105 to 152 |
| Profondità di perforazione economica (m) |
25 |
| Velocità di rotazione (rpm) |
0 to 110 |
| Coppia rotante (Max) N.m |
3500 |
| Forza di sollevamento (KN) |
40 |
| Modalità di propulsione |
Oil cylinder + roller chain |
| Corsa di alimentazione |
3000 mm |
| Velocità di marcia (km/h) |
0 to 3.5 |
| Capacità di arrampicata |
≤30 grado |
| Altezza da terra (mm) |
440 |
| Angolo di inclinazione del fascio |
Giù 135 gradi, su 50 gradi, totale 185 gradi |
| Angolo di oscillazione del braccio |
Sinistra 50 gradi, destra 50 gradi, totale 100 gradi |
| Angolo di inclinazione del braccio di perforazione |
in basso 50 gradi, in alto 25 gradi, in totale 75 gradi |
| Angolo di rotazione del braccio di perforazione |
Sinistra 45 gradi, destra 45 gradi, totale 90 gradi |
| Angolo di livellamento del binario |
±10 grado |
| Lunghezza di compensazione of beam |
900 mm |
| Potenza di supporto |
Yuchai YC4DK80-T302 |
| Potenza nominale |
58 KW |
| Velocità nominale di rotazione |
2200 rpm |
| Martello DTH |
4 inch |
| Asta di perforazione |
ф76*3 m, ф89*3 m |
| Consumo d'aria |
13 to 22 cubic meter/min |
| Altezza massima del foro orizzontale |
3700 mm |
| Altezza minima del foro orizzontale |
350 mm |
