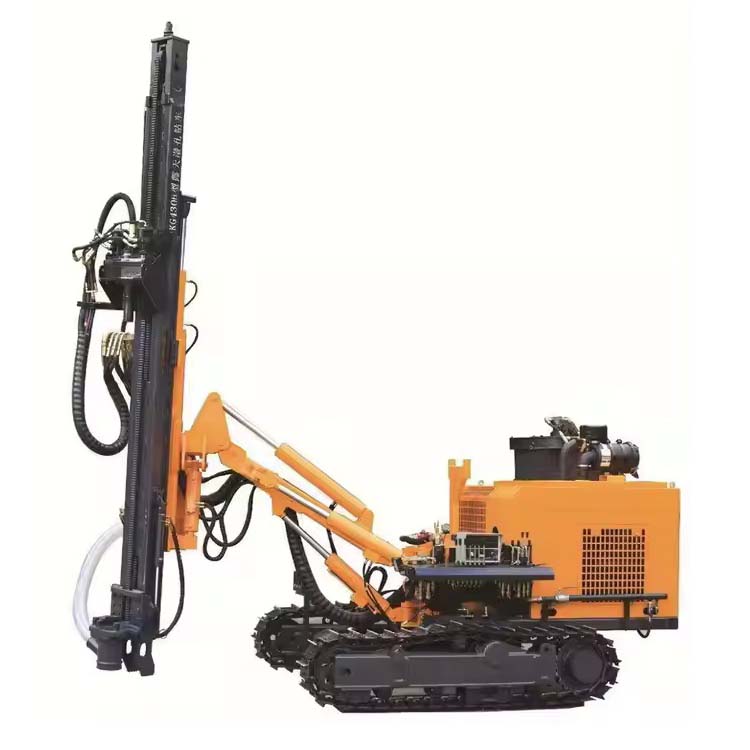

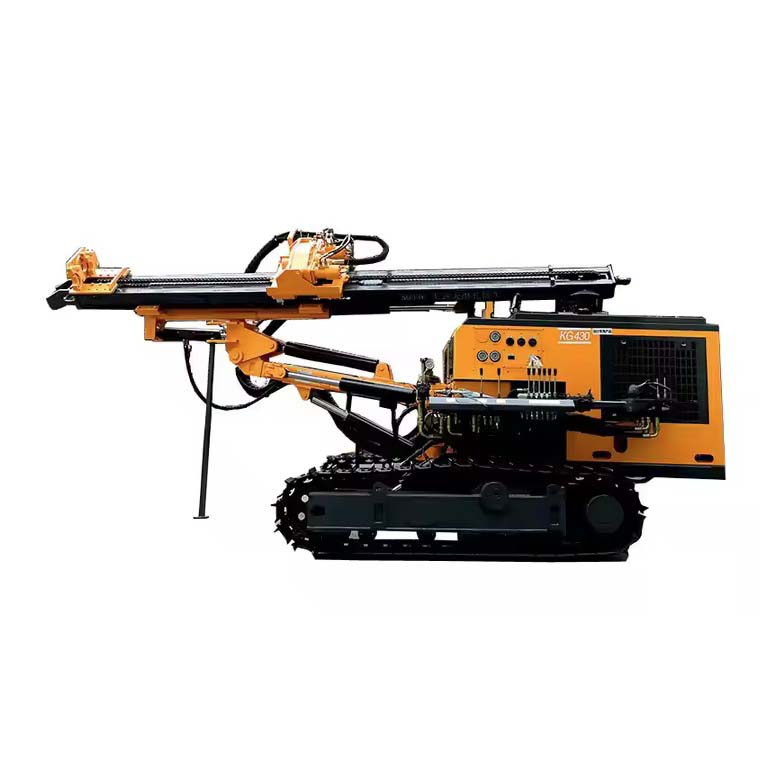

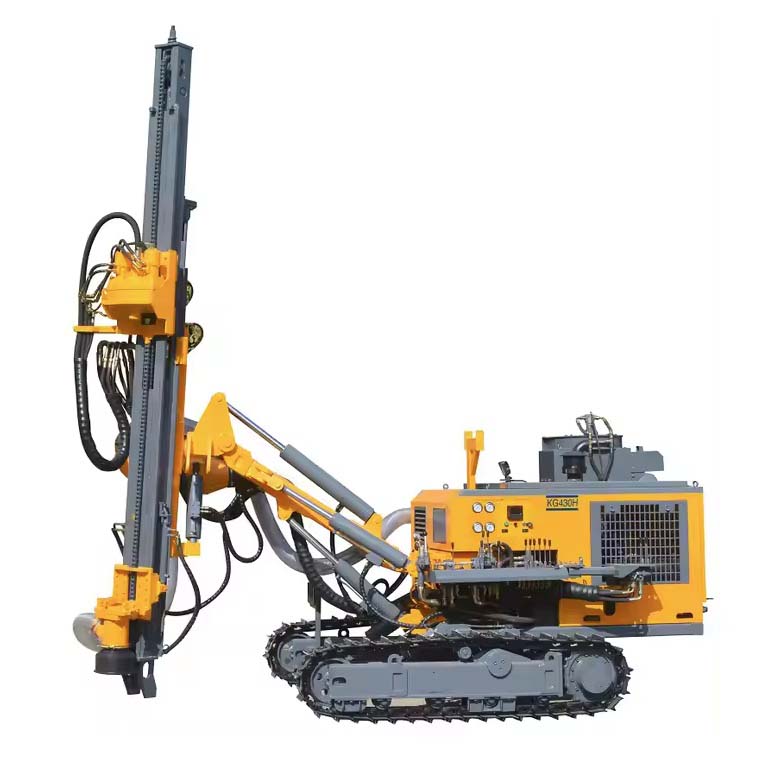

Il trapano a tazza KG430, KG430H per uso aperto è un dispositivo migliorato in conformità con le normative nazionali
sulla protezione dell'ambiente. Dotata di motore Yuchai (Cina III), la perforatrice soddisfa gli standard nazionali in
materia di emissioni e ambiente.
Il motore di traino del pistone a stantuffo e la trazione integrale migliorano la pressione di lavoro e la capacità di
arrampicata. Il passo ampliato e il cilindro idraulico del braccio di sollevamento consentono di soddisfare i requisiti
di utilizzo della posizione di limitazione. Nel frattempo, il sistema idraulico è stato migliorato, consentendo di
aumentare la portata del sistema e la velocità di rotazione.
Il cilindro idraulico è stato ottimizzato e reso più affidabile. La guida è installata in modo inclinato, facilitando le
operazioni e le osservazioni.
Per l'alloggiamento viene utilizzato un profilo ispessito e l'anello aggiuntivo rende più agevole la movimentazione e il
sollevamento.
Parametri tecnici
| Modello |
KG430 |
KG430H |
| Dimensionee del trasporto (mm) |
6300x2250x2700 |
6300x2400x2700 |
| Peso (kg) |
5250 |
5700 |
| Durezza della roccia |
f=6-20 |
| Diametro di foratura (mm) |
90 to 152 |
| Profondità di perforazione economica (m) |
25 |
| Velocità di rotazione (rpm) |
0 to 90 |
| Coppia rotante (Max) N.m |
5000 |
| Forza di sollevamento (KN) |
40 |
| Modalità di propulsione |
Oil cylinder + roller chain |
| Corsa di alimentazione |
3175 mm |
| Velocità di marcia (km/h) |
0 to 2.5 |
| Capacità di arrampicata |
≤30 grado |
| Altezza da terra (mm) |
500 |
| Angolo di inclinazione del fascio |
In basso 110 gradi, in alto 35 gradi, totale 145 gradi |
| Angolo di oscillazione del braccio |
Sinistra 91 gradi, destra 5 gradi, totale 96 gradi |
| Angolo di inclinazione del braccio di perforazione |
giù 55 gradi, su 15 gradi, totale 70 gradi |
| Angolo di rotazione del braccio di perforazione |
Sinistra 32 gradi, destra 32 gradi, totale 64 gradi |
| Angolo di livellamento del binario |
±10 grado |
| Lunghezza di compensazione of beam |
900 mm |
| Potenza di supporto |
Yuchai YC4DK80-T302 |
Yuchai YC4DK100-T304 |
| Potenza nominale |
58KW |
73KW |
| Velocità nominale di rotazione |
2200 rpm |
2200 rpm |
| Martello DTH |
4 inch |
| Asta di perforazione |
ф76*2 m, ф76*3 m |
| Consumo d'aria |
13 to 20 cubic meter/min |
| Altezza massima del foro orizzontale |
2850 mm |
| Altezza minima del foro orizzontale |
350 mm |
