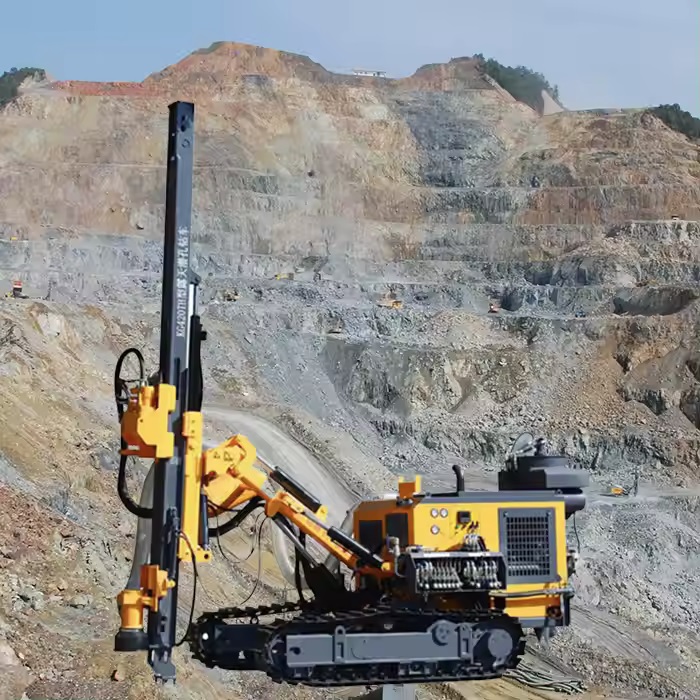

1, Equipaggiato con motori Yuchai a quattro cilindri da 58KW (KG420T) e Yuchai a quattro cilindri da 73,5KW (KG420TH)
per soddisfare i requisiti nazionali in materia di emissioni e protezione ambientale;
2, Il telaio cingolato orlato è utilizzato per quattro ruote e una cinghia, e il telaio ha la funzione di livellamento
automatico;
3, il motore a pistoni ad alta pressione e grande cilindrata, che migliora la pressione di lavoro, le prestazioni di
arrampicata e l'efficienza complessiva della transizione;
4. Ottimizzazione della struttura di brandeggio del braccio di perforazione per soddisfare i requisiti di perforazione a
vari angoli;
5. Ottimizzare la disposizione della console, aggiornare il sistema idraulico, aumentare il flusso del sistema,
migliorare la velocità di rotazione e migliorare l'efficienza di perforazione;
6. Adozione di un nuovo filtro dell'aria per migliorare la durata del motore diesel e adozione di un doppio cilindro
dell'olio antipolvere, più affidabile durante il lavoro.
Parametri tecnici
| Modello |
KG420T |
KG420TH |
| Dimensionee del trasporto (mm) |
5300x2250x2400 |
5300x2450x2400 |
| Peso (kg) |
5050 |
5350 |
| Durezza della roccia |
f=6-20 |
| Diametro di foratura (mm) |
90 to 152 |
| Profondità di perforazione economica (m) |
25 |
| Velocità di rotazione (rpm) |
0 to 90 |
| Coppia rotante (Max) N.m |
3500 |
| Forza di sollevamento (KN) |
40 |
| Modalità di propulsione |
Oil cylinder + roller chain |
| Corsa di alimentazione |
3175 mm |
| Velocità di marcia (km/h) |
0 to 2.5 |
| Capacità di arrampicata |
≤30 grado |
| Altezza da terra (mm) |
280 |
| Angolo di inclinazione del fascio |
Giù 135 gradi, su 50 gradi, totale 185 gradi |
| Angolo di oscillazione del braccio |
Sinistra 100 gradi, destra 45 gradi, totale 145 gradi |
| Angolo di inclinazione del braccio di perforazione |
in basso 50 gradi, in alto 25 gradi, in totale 75 gradi |
| Angolo di rotazione del braccio di perforazione |
Sinistra 44 gradi, destra 45 gradi, totale 89 gradi |
| Angolo di livellamento del binario |
±10 grado |
| Lunghezza di compensazione of beam |
900 mm |
| Potenza di supporto |
Yuchai YC4DK80-T302 |
Yuchai YC4DK100-T304 |
| Potenza nominale |
58 KW |
73 KW |
| Velocità nominale di rotazione |
2200 rpm |
2200 rpm |
| Martello DTH |
4 inch |
| Asta di perforazione |
ф76*2 m + ф76*3 m |
| Consumo d'aria |
13 to 20 cubic meter/min |
| Altezza massima del foro orizzontale |
2750 mm |
| Altezza minima del foro orizzontale |
350 mm |
